Hydroizolacja pozioma i pionowa – różnice w metodach

Hydroizolacja fundamentów to kluczowy element ochrony budynku przed wilgocią i wodą gruntową. Nie jest jednak jedną warstwą wykonywaną wszędzie w taki sam sposób. Izolacja pozioma i izolacja pionowa znajdują się w innych miejscach konstrukcji, zatrzymują wodę przemieszczającą się w różny sposób i wymagają zastosowania odmiennych metod. Nie warto więc pytać, która hydroizolacja działa lepiej. Trzeba ustalić, z jakiego kierunku dociera woda, jaki jest poziom wód gruntowych, czy grunt jest przepuszczalny oraz czy fundament może mieć okresowy albo stały kontakt z wodą.

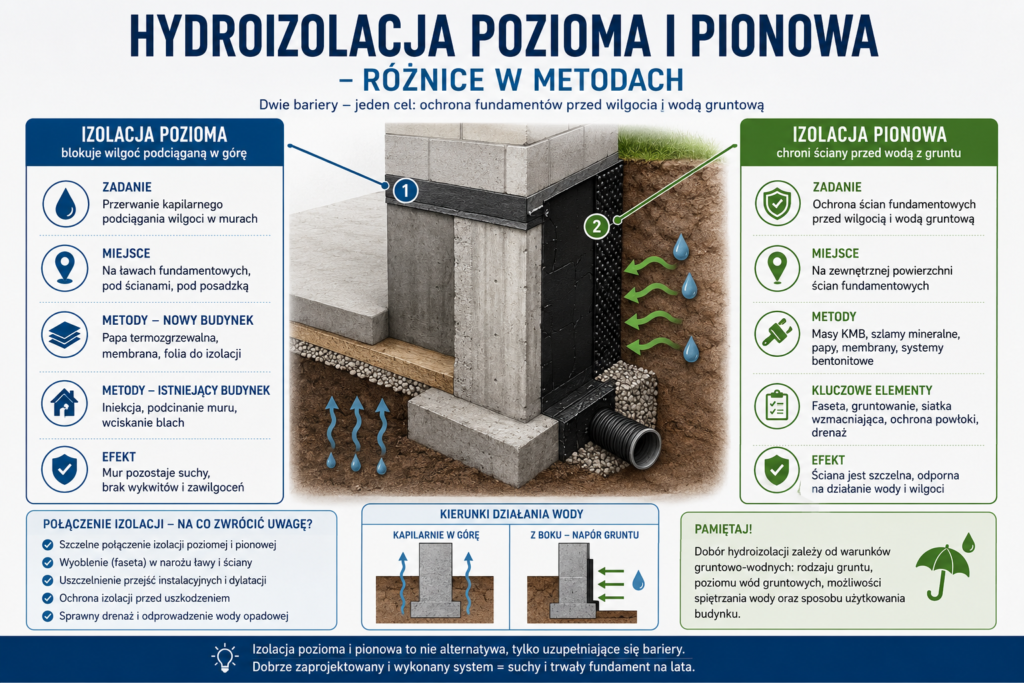

Hydroizolacja pozioma i pionowa – najważniejsze różnice

Jak działa izolacja pozioma fundamentów?

Beton, cegła i zaprawa mają strukturę porowatą. Gdy dolna część muru pozostaje w kontakcie z wilgotnym gruntem, woda może podciągać się przez znajdujące się w materiale kapilary. W efekcie wilgoć przemieszcza się ku górze i stopniowo zawilgaca dolne partie ścian.

Izolacja pozioma tworzy barierę, która przecina tę drogę transportu wody. W nowym budynku wykonuje się ją zazwyczaj na ławach fundamentowych, na górnej powierzchni ścian fundamentowych oraz pod posadzką. Wszystkie warstwy powinny zostać ze sobą połączone, aby uszczelnienie było ciągłe. W starym budynku pierwotna izolacja mogła nie zostać wykonana albo ulec uszkodzeniu. W takim przypadku odtworzenie bariery wymaga zastosowania metod przeznaczonych do istniejącego muru.

Metody wykonywania izolacji poziomej w nowym budynku

Papa termozgrzewalna

Papa termozgrzewalna jest jednym z najczęściej stosowanych materiałów do wykonywania izolacji poziomej. Układa się ją na równym, stabilnym i odpowiednio przygotowanym podłożu. W zależności od projektu oraz poziomu obciążenia wodą stosuje się jedną albo kilka warstw. Papa powinna być odporna na działanie wody i nacisk konstrukcji. Trzeba również zadbać o odpowiednie zakłady oraz połączenie jej z izolacją podłogi na gruncie i późniejszą izolacją pionową.

Folie i membrany

Alternatywą są folie oraz membrany hydroizolacyjne przeznaczone do układania pod ścianami. Nie można jednak zastosować w tym miejscu przypadkowej folii budowlanej. Materiał musi mieć odpowiednią odporność mechaniczną oraz umożliwiać wykonanie trwałych połączeń. Powinien być również zgodny z pozostałymi elementami systemu, zwłaszcza z izolacją pionową i warstwą przeciwwilgociową podłogi.

Metody odtwarzania izolacji poziomej w istniejącym budynku

Podcinanie muru

Podcinanie polega na wykonywaniu poziomej szczeliny i wprowadzaniu w nią trwałej bariery izolacyjnej. Metoda fizycznie przerywa strukturę kapilarną, ale wiąże się z ingerencją w konstrukcję. Prace prowadzi się krótkimi odcinkami, aby nie osłabić ściany. Nie każdy mur można bezpiecznie podcinać. Problemem bywają ściany kamienne, mury warstwowe, nieregularne spoiny i osłabiony fundament.

Wciskanie blach

W regularną spoinę muru można wprowadzić faliste blachy chromowo-niklowe. Tworzą one fizyczną barierę, przez którą wilgoć nie może być dalej podciągana. Metoda wymaga jednak odpowiedniej konstrukcji ściany i dostępu do całego odcinka muru. Nie sprawdzi się w każdej przegrodzie, szczególnie wykonanej z nieregularnego kamienia.

Iniekcja chemiczna

Iniekcja polega na wykonaniu otworów w murze i wprowadzeniu preparatu ograniczającego transport wody przez kapilary. Może być przeprowadzana grawitacyjnie, niskociśnieniowo albo pod ciśnieniem. Skuteczność zależy od jednorodności muru, poziomu zawilgocenia, zasolenia oraz liczby pustek w jego strukturze. Samo wywiercenie otworów i wlanie preparatu nie gwarantuje powstania szczelnej przepony. Konieczne jest przestrzeganie rozstawu, średnicy i kąta wiercenia określonych przez producenta systemu.

Jak działa izolacja pionowa fundamentów?

Izolacja pionowa tworzy szczelną powłokę na powierzchni ściany fundamentowej. Jej zadaniem jest ograniczenie przenikania wilgoci oraz wody z gruntu do betonu, bloczków fundamentowych lub ścian pomieszczeń podziemnych. Zakres potrzebnej ochrony zależy od warunków gruntowo-wodnych. Na gruntach dobrze przepuszczalnych, przy niskim poziomie wód gruntowych i prawidłowym odprowadzaniu deszczówki, wystarczająca może być izolacja przeciwwilgociowa.

Gdy budynek jest posadowiony na gruntach słabo przepuszczalnych, a przy ścianie może gromadzić się woda opadowa, potrzebne jest mocniejsze zabezpieczenie. Jeżeli występuje woda pod ciśnieniem lub napór hydrostatyczny, należy zaprojektować izolację przeciwwodną przystosowaną do takiego obciążenia. Nie istnieje jeden materiał odpowiedni w każdych warunkach gruntowo-wodnych. Dobór hydroizolacji powinien uwzględniać między innymi rodzaj gruntu, poziomem terenu względem posadzki, obecność piwnicy, możliwość spiętrzania wody oraz sposób wykonania drenażu.

Metody wykonywania izolacji pionowej

Masy KMB

Masy KMB to grubowarstwowe powłoki polimerowo-bitumiczne nanoszone bezpośrednio na ścianę fundamentową. Pozwalają uzyskać bezspoinowe zabezpieczenie dostosowane do kształtu podłoża. W dokumentacji niektórych produktów można spotkać niemiecki termin Bitumendickbeschichtungen. Oznacza on po prostu grubowarstwowe powłoki bitumiczne i nie jest nazwą oddzielnej metody hydroizolacyjnej. Zanim zostanie wykonana powłoka, konieczne jest właściwe przygotowanie podłoża. Beton lub mur trzeba oczyścić, wyrównać i uzupełnić ubytki. Powierzchnię należy również gruntować zgodnie z wytycznymi producenta.

Naroże między ławą a ścianą trzeba wyoblić, wykonując fasetę. Ostre krawędzie powinny zostać sfazowane. Takie fazowanie zmniejsza ryzyko przerwania powłoki w miejscach szczególnie narażonych na naprężenia. W wybranych systemach konieczne jest zatopienie siatki wzmacniającej. Po wyschnięciu masę należy zabezpieczyć przed uszkodzeniem, na przykład za pomocą płyt XPS lub mat ochronno-drenażowych.

Jak kontrolować grubość masy KMB?

Grubości powłoki nie należy oceniać wyłącznie wzrokowo. W trakcie nanoszenia masy można sprawdzać jej grubość na mokro za pomocą grzebienia pomiarowego. Pomiar wykonuje się w kilku miejscach, a wyniki zapisuje w dokumentacji prac. Trzeba przy tym pamiętać, że po wyschnięciu warstwa będzie cieńsza. Producent powinien podać wymaganą grubość suchej powłoki oraz odpowiadającą jej grubość warstwy mokrej. Dopiero osiągnięcie wartości wymaganej dla danego obciążenia wodą pozwala uznać hydroizolację za prawidłowo wykonaną.

Szlamy mineralne

Szlamy mineralne tworzą cienką warstwę szczelnie związaną z podłożem. Występują w wersjach sztywnych oraz elastycznych. Stosuje się je między innymi na stabilnym betonie, murach, w strefie cokołowej i w miejscach wymagających przejścia z izolacji bitumicznej na mineralną. Niektóre produkty mogą być nakładane od strony, z której działa woda, inne również od strony przeciwnej. Szlam nie zastąpi jednak naprawy niestabilnego lub popękanego podłoża. Rysy, dylatacje i przejścia instalacyjne wymagają użycia odpowiednich taśm, mankietów albo materiałów uszczelniających.

Papy i membrany

Papy oraz membrany rolowe pozwalają wykonać warstwową izolację pionową o kontrolowanej grubości. Ich najsłabszymi punktami są zakłady, naroża, przejścia rur i połączenia z izolacją poziomą. Podłoże powinno być równe, aby membrana nie została przebita lub nadmiernie naprężona. Gotową izolację trzeba chronić podczas montażu termoizolacji oraz zasypywania wykopu.

Systemy bentonitowe

Maty bentonitowe zawierają materiał mineralny pęczniejący po kontakcie z wodą. Stosuje się je przede wszystkim w częściach podziemnych budynków, płytach fundamentowych i konstrukcjach, w których wymagane jest szczelne zabezpieczenie wodochronne. Takie rozwiązanie wymaga trwałego docisku do konstrukcji oraz starannego wykonania zakładów i przejść instalacyjnych. Nie zastępuje automatycznie mas KMB ani szlamów, lecz stanowi jedną z metod dobieranych do konkretnego projektu.

Izolacja przeciwwilgociowa a izolacja przeciwwodna

Izolacja przeciwwilgociowa chroni przed wilgocią gruntową i wodą, która nie wywiera długotrwałego ciśnienia. Najczęściej stosuje się ją przy budynkach posadowionych na przepuszczalnym podłożu, gdy wody gruntowe znajdują się bezpiecznie poniżej fundamentów. Izolacja przeciwwodna musi być odporna na działanie wody występującej okresowo lub stale. Jeśli fundament ma stały kontakt z wodą albo może być obciążony wodą pod ciśnieniem, konieczne jest zastosowanie szczelnego systemu przeciwwodnego.

W takim przypadku znaczenie ma nie tylko główna powłoka. Trzeba również uszczelnić przerwy robocze, dylatacje, przejścia instalacyjne i połączenia ław fundamentowych ze ścianami. Określenia „lekka”, „średnia” i „ciężka” izolacja pionowa bywają pomocne, ale nie powinny zastępować analizy obciążenia wodą. Ostateczny dobór hydroizolacji musi wynikać z warunków gruntowych i dokumentacji technicznej produktu.

Jak połączyć izolację poziomą i pionową?

Najczęstsze problemy nie wynikają z braku materiałów izolacyjnych, lecz z przerw pomiędzy poszczególnymi warstwami. Izolacja pozioma na ścianie powinna zostać szczelnie połączona z izolacją pod posadzką oraz powłoką pionową. Szczególnej uwagi wymagają połączenie ławy ze ścianą, narożniki, przejścia rur, dylatacje, strefa cokołowa oraz miejsce zakończenia hydroizolacji ponad poziomem terenu.

Drenaż może ograniczać ilość wody docierającej do fundamentu, ale nie zastępuje izolacji. Podobnie folia kubełkowa nie jest samodzielną hydroizolacją przeciwwodną. Najczęściej chroni właściwą powłokę przed uszkodzeniem albo stanowi część systemu drenażowego.

Najczęstsze błędy wykonawcze

Pierwszym błędem jest wybór materiału bez rozpoznania warunków gruntowo-wodnych. Inna izolacja fundamentu będzie odpowiednia na gruncie przepuszczalnym, a inna przy glinie, okresowym spiętrzaniu wody lub wysokim poziomie wód gruntowych.

Drugim problemem jest niewłaściwe przygotowanie podłoża. Kurz, mleczko cementowe, ostre krawędzie, otwarte spoiny i ubytki ograniczają przyczepność powłoki. Przed rozpoczęciem prac trzeba także sprawdzić, czy zastosowany preparat gruntujący jest zgodny z kolejną warstwą.

Poważnym błędem jest brak kontroli grubości masy KMB. Pomiar warstwy na mokro powinien być prowadzony podczas aplikacji, a wymagana grubość po wyschnięciu musi odpowiadać obciążeniu wodą określonemu w dokumentacji systemu.

Ryzykowne jest również łączenie przypadkowych produktów. Masa bitumiczna, szlam, papa, klej do XPS i materiały do uszczelnienia przejść powinny być kompatybilne. Pomocne są instrukcje producentów, krajowe i europejskie oceny techniczne oraz opracowania ITB, czyli Instytutu Techniki Budowlanej.

Jak rozpoznać, którą izolację trzeba naprawić?

Problem z izolacją poziomą często powoduje powstanie pasa wilgoci rozpoczynającego się przy podłodze. Objawom mogą towarzyszyć wykwity solne, łuszczenie farby i odspajanie tynku. Zawilgocenie zwykle nie jest bezpośrednio zależne od pojedynczych opadów. Nieszczelna izolacja pionowa częściej prowadzi do lokalnego zawilgocenia ściany mającej kontakt z gruntem. Problem może się wyraźnie nasilać po deszczu, roztopach albo sezonowym podniesieniu poziomu wód.

Są to jedynie wskazówki. Podobne objawy może powodować nieszczelna instalacja, kondensacja pary wodnej, uszkodzenie cokołu albo nieprawidłowe odprowadzenie deszczówki. Przed wyborem metody potrzebne są oględziny i pomiary wilgotności.

Elektroosmoza BlockAqua a hydroizolacja

Elektroosmoza BlockAqua nie jest klasyczną hydroizolacją w postaci masy, papy, folii ani membrany. Technologia działa w obszarze wilgoci kapilarnej, czyli wtedy, gdy woda jest podciągana przez pory muru ku górze. Jest to bezinwazyjna metoda wspierająca osuszanie i ochronę zawilgoconych przegród. Nie wymaga podcinania ścian ani wykonywania chemicznej przepony w przekroju muru.

Nie zastępuje jednak izolacji pionowej, gdy woda przenika przez ścianę fundamentową od strony gruntu. Nie jest także rozwiązaniem przeznaczonym do osuszania budynku po zalaniu. Dlatego zastosowanie urządzenia BlockAqua powinno być poprzedzone ustaleniem, czy głównym problemem jest rzeczywiście podciąganie kapilarne.

Jak dobrać metodę hydroizolacji fundamentów?

Dobór hydroizolacji powinien uwzględniać:

• rodzaj i przepuszczalność gruntu;
• poziom wód gruntowych;
• głębokość posadowienia budynku;
• obecność piwnicy;
• ryzyko gromadzenia się wody opadowej;
• możliwość wystąpienia naporu hydrostatycznego;
• stan techniczny ścian i wcześniejszych izolacji;
• możliwość odkopania fundamentów;
• dominujące źródło wilgoci.

Na tej podstawie dobiera się metodę, a nie tylko pojedynczy produkt. W jednym budynku wystarczająca może być prawidłowo wykonana izolacja przeciwwilgociowa z masy KMB. W innym potrzebne będą rozwiązania przeciwwodne, drenaż, uszczelnienie przerw roboczych oraz odtworzenie bariery poziomej.

Najtrwalszy efekt daje stosowanie rozwiązań systemowych, właściwe przygotowanie podłoża i staranne wykonanie detali. Nie istnieje jedna technologia skuteczna w każdych warunkach gruntowo-wodnych.

Hydroizolacja pozioma i pionowa jako jeden system

Hydroizolacja pozioma blokuje kapilarny transport wilgoci w przekroju muru, natomiast izolacja pionowa zabezpiecza powierzchnię fundamentu przed działaniem wody od strony gruntu. Obie różnią się miejscem wykonania, mechanizmem działania oraz metodami naprawy.

W nowym budynku najważniejsza jest ciągłość warstw od ław fundamentowych, przez ściany, aż po strefę cokołową i podłogę na gruncie. W istniejącym obiekcie prace należy poprzedzić diagnozą, ponieważ zawilgocenie może wynikać z uszkodzenia jednej bariery, obu izolacji albo z innego źródła.

Więcej informacji o kolejności robót znajdziesz w poradniku „Izolacja fundamentów – jak wykonać krok po kroku?”. Jeżeli pomiary wskażą na podciąganie kapilarne, warto również sprawdzić możliwość zastosowania bezinwazyjnej technologii BlockAqua.

Najczęściej zadawane pytania o hydroizolację fundamentów

Czy folia kubełkowa jest izolacją pionową fundamentu?

Nie. Folia kubełkowa sama w sobie najczęściej nie pełni funkcji hydroizolacji. Może zabezpieczać powłokę bitumiczną przed uszkodzeniem podczas zasypywania lub tworzyć warstwę wspomagającą odpływ wody. Właściwe uszczelnienie wykonuje się pod nią.

Czy zawsze trzeba wykonywać izolację poziomą i pionową?

W większości nowych budynków obie warstwy tworzą wspólny system ochrony fundamentów. Zakres prac w budynku istniejącym zależy jednak od źródła wilgoci. Nie należy automatycznie naprawiać obu izolacji bez wcześniejszej diagnozy.

Czy elektroosmoza zastępuje izolację pionową?

Nie. Elektroosmoza BlockAqua dotyczy wilgoci kapilarnej podciąganej w murze. Nie zastępuje powłoki zabezpieczającej ścianę fundamentową przed bocznym napływem wody z gruntu.

Czy drenaż wystarczy zamiast hydroizolacji?

Nie. Drenaż może obniżyć ilość wody gromadzącej się przy ścianie, ale nie tworzy szczelnej bariery na powierzchni fundamentu. Powinien być traktowany jako uzupełnienie hydroizolacji, a nie jej zamiennik.
